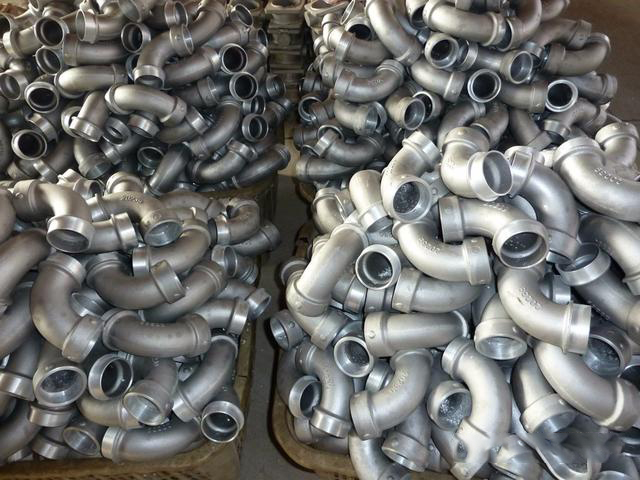

鑄造鋁合金是可用金屬鑄造成形工藝直接獲得零件的鋁合金，鋁合金鑄件該類合金的合金元素含量一般多于相應的變形鋁合金的含量。
鑄造鋁合金的分類 鑄造鋁合金的優(yōu)缺點
一、鑄造鋁合金的分類
據主要合金元素差異有四類鑄造鋁合金。
(1)鋁硅系合金，也叫“硅鋁明”或“矽鋁明”。有良好鑄造性能和耐磨性能，熱脹系數小，在鑄造鋁合金中品種最多，用量最大的合金，含硅量在4%～13%。有時添加0.2%～0.6%鎂的硅鋁合金，廣泛用于結構件，如殼體、缸體、箱體和框架等。有時添加適量的銅和鎂，能提高合金的力學性能和耐熱性。此類合金廣泛用于制造活塞等部件。
(2)鋁銅合金，含銅4.5%～5.3%合金強化效果最佳，適當加入錳和鈦能顯著提高室溫、高溫強度和鑄造性能。主要用于制作承受大的動、靜載荷和形狀不復雜的砂型鑄件。
(3)鋁鎂合金，密度最小(2.55g/cm3)，強度最高(355MPa左右)的鑄造鋁合金，含鎂12%，強化效果最佳。合金在大氣和海水中的抗腐蝕性能好，室溫下有良好的綜合力學性能和可切削性，可用于作雷達底座、飛機的發(fā)動機機匣、螺旋槳、起落架等零件，也可作裝飾材料。
(4)鋁鋅系合金，為改善性能常加入硅、鎂元素，常稱為“鋅硅鋁明”。在鑄造條件下，該合金有淬火作用，即“自行淬火”。不經熱處理就可使用，以變質熱處理后，鑄件有較高的強度。經穩(wěn)定化處理后，尺寸穩(wěn)定，常用于制作模型、型板及設備支架等。
鑄造鋁合金具有與變形鋁合金相同的合金體系，具有與變形鋁合金相同的強化機理﹙除應變強化外﹚，他們主要的差別在于：鑄造鋁合金中合金化元素硅的最大含量超過多數變形鋁合金中的硅含量。鑄造鋁合金除含有強化元素之外，還必須含有足夠量的共晶型元素﹙通常是硅﹚，以使合金有相當的流動性，易與填充鑄造時鑄件的收縮縫。
鑄造鋁合金的分類 鑄造鋁合金的優(yōu)缺點
二、鑄造鋁合金的優(yōu)缺點
鑄造鋁合金優(yōu)點：
1、產品質量好：鑄件尺寸精度高，一般相當于6~7級，甚至可達4級;表面光潔度好，一般相當于5~8級;強度和硬度較高，強度一般比砂型鑄造提高25~30%，但延伸率降低約70%;尺寸穩(wěn)定，互換性好;可壓鑄鋁薄壁復雜的鑄件。例如，當前鋅合金壓鑄鋁件最小壁厚可達0.3mm;鋁合金鑄件可達0.5mm;最小鑄出孔徑為0.7mm;最小螺距為0.75mm。
2、生產效率高：機器生產率高，例如國產JⅢ3型臥式冷空壓鑄鋁機平均八小時可壓鑄鋁600～700次，小型熱室壓鑄鋁機平均每八小時可壓鑄鋁3000~7000次;壓鑄鋁型壽命長，一付壓鑄鋁型，壓鑄鋁鐘合金，壽命可達幾十萬次，甚至上百萬次;易實現機械化和自動化。
